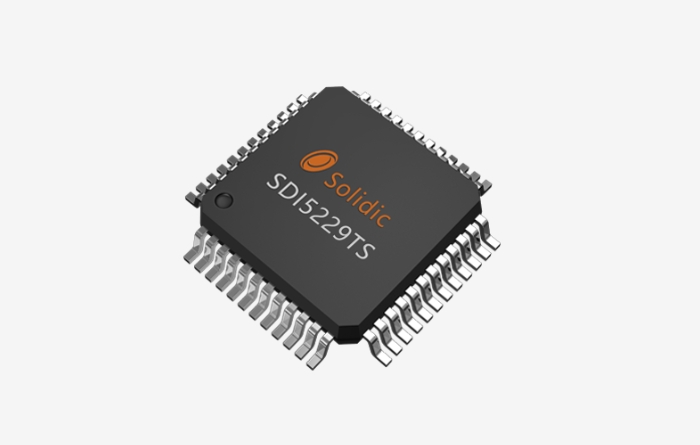

集成24位ADC和8位MCU的芯片在多個應用場景中展現出顯著優勢，主要體現在以下方面：
一、高精度與高性能結合
1?.高分辨率測量?
24位ADC的分辨率可達微伏級，結合MCU的實時數據處理能力，可滿足醫療設備（如電子血壓計、血糖儀）和工業傳感器等場景對精密測量的需求?。
?2.系統集成度提升?
芯片內置ADC、PWM、溫度傳感器等外設，減少了外部元件數量和電路復雜度，簡化系統設計并降低成本?。
二、低功耗與成本優勢
1?.能效優化?
8位MCU本身具備低功耗特性（納瓦級電流），配合ADC的可編程功耗模式（如低功耗模式僅需195μA），適用于電池供電的便攜設備?。
?2.高性價比?
8位架構的硬件成本顯著低于16/32位MCU，同時集成ADC后無需額外采購獨立模數轉換芯片，進一步降低整體方案成本?。
三、應用場景適配性
1?.醫療電子領域?
內置24位ADC的MCU可直接處理生物電信號、壓力傳感器數據等，滿足醫療設備對高精度和穩定性的嚴苛要求?。
?2.工業控制與消費電子?
支持模擬信號采集、電機控制（通過PWM）及觸摸功能，適用于智能家居、工業自動化等場景?。
四、開發便捷性
1?.簡化開發流程?
提供完善的技術支持及軟件庫，開發者可快速實現數據采集、信號處理和通信功能，縮短項目周期?。
?2.可靠性保障?
芯片內置看門狗、低電壓復位等保護機制，確保在復雜環境（-40°C~125°C）下的穩定運行?。
此類芯片通過融合高精度模擬前端與精簡數字控制核心，在性能、成本和適用性上形成了獨特競爭力?。
